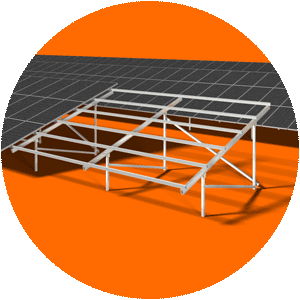

DICONAL® PV - Freiland Montage GR

GR Anwendung
für die Montage von Freilandanlagen

GR Vorteile

  • Gestellteile aus Aluminium
  • vorkonfektionierte Gestellwinkel
  • wenig Einzelteile
  • einfache Montage
  • kostengünstig - 2 oder 3 Modul-Reihen
  • Modulmontage hochkant
  • Sonderfreigabe Modulklemmung (kurze Seite) entfällt
  • flexible Modullängen von 1580-1660mm
  • beliebige Modulbreiten
  • Modulwechsel jederzeit möglich, z.B. während der Planung, Repowering oder Reparatur der Anlage. - Rückstandslos abbaubar - kompatibel mit allen DICONAL® - Systemkomponenten

Technische Daten
GR Montagegestelle werden projektbezogen ausgelegt Module werden im Hochkantformat montiert 2 oder 3 Modul-Reihen möglich

Werkstoff Gestell + Klemme: ENAW 6063 Werkstoff Schraube: V2A MMK + MEK können direkt an jeder Position in das Systemprofil P80 eingesetzt werden !

Montage

    DICONAL® - GR Montagesysteme werden projektbezogen ausgelegt, vormontiert und konfektioniert.

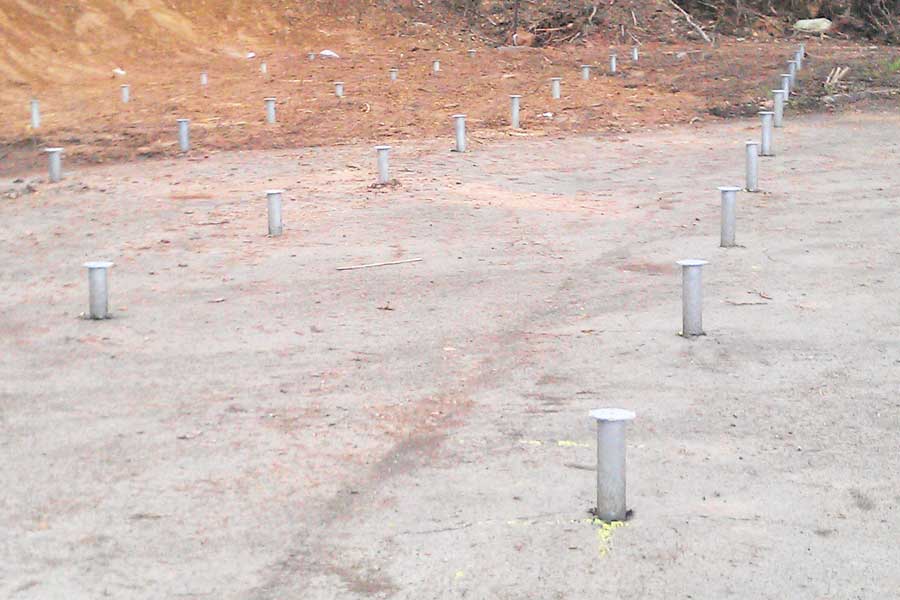

  1. Schraub- oder Rammfundamente mit Montageplatten im Boden verankern.

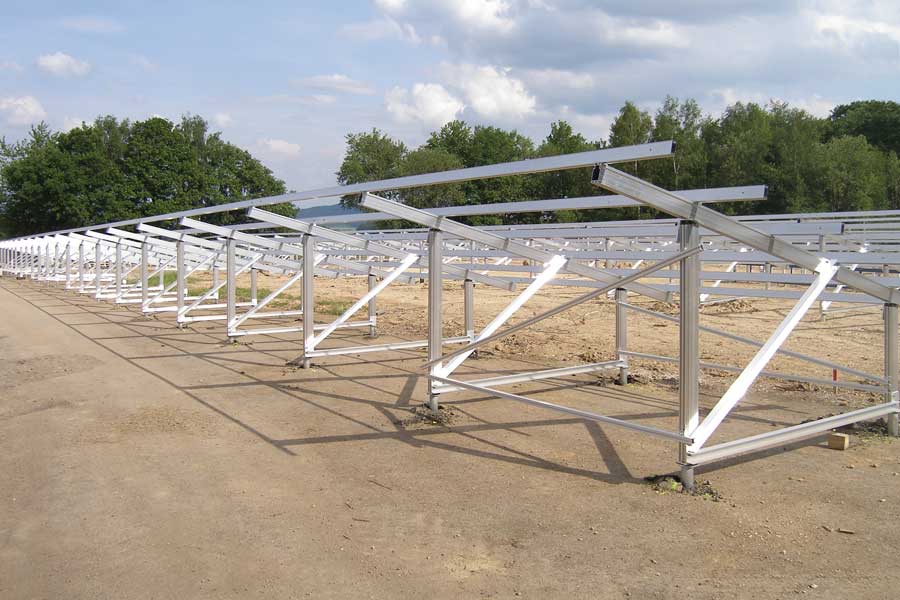

  2. Die vormontierten Gestellwinkel werden mit den gesetzten Fundamenten verschraubt.
  3. Für 2 Modulreihen werden 4, für 3 Modulreihen werden 6 Tragprofile z.B. P80 mit KV40 Klemmverbindern montiert.
  4. Im letzten Schritt wird das Modul geklemmt. Dazu Schraube der Modulklemme mit 10 Nm anziehen. DICONAL® - Systemklemmen MMK und MEK können direkt an einer beliebigen Position in das Systemprofil P80 eingesetzt werden !

DICONAL® GR Referenzen

Systemkompatibel

DICONAL® Freiland - Aufständerung basieren auf den Standard Montageprofilen des PV-Montagesystems. Im Anschluß an die Montage der Profilebene werden die Module mit den Standard Modulklemmen MMK + MEK fixiert.

Flexible Modulmaße

Die Aufständerung wird mit Stockschrauben in der Unterkostruktion verankert. DICONAL®Flachdach - Aufständerung AS1100 ist kompatibel mit allen Montageprofilen des DICONAL® PV-Montagesystems.

Schraubdübel

Die DICONAL® Flachdach - Aufständerung AS1100 ist Teil des DICONAL® PV-Montagesystems für Flachdächer. Wir können die Elemente in gewünschter Form konfektionieren und liefern.
