Pfannen- Schieferdach PV-Montage mit DICONAL® DHP / DHS und KV-40

DHP / DHS Anwendung
auf Dächern mit Pfannen- und Schieferdächern

Schieferdach PV-Montage
Schieferdach PV-Montage

DHP / DHS Vorteile

  • Hohe Wiederstandsmomente des Hakens, dadurch geringe Anzahl Dachhaken auf der Fläche.
  • Schnellverbinder KV-40 für Tragprofile vormontiert.
  • Höhenausgleich mit Klick-Distanzplatten.
  • Integration in vorhandene Dachdeckung.
  • Position der Profilebene durch Langloch flexibel

Technische Daten

  • Art.Nr.: DHP-20-KV / für Dachlattung Stärke 20mm mit KV-40 vormontiert
  • Art.Nr.: DHP-25-KV / für Dachlattung Stärke 25mm mit KV-40 vormontiert
  • Art.Nr.: DHP-30-KV / für Dachlattung Stärke 30mm mit KV-40 vormontiert
  • Art.Nr.: DHS-11-KV / für Schiefereindeckung mit KV-40

Werkstoff Dachhaken: Platte 1.4016 / Ausleger 1.4301 Werkstoff Klemmverbinder: ENAW 6063

Zubehör

  • Art.Nr.: HS-880 / 8x80mm / Tellerkopfschrauben
  • Art.Nr.: HS-8120 / 8x120mm / Tellerkopfschrauben
  • Art.Nr.: DP-4030-5 / 5mm / Distanzplatten
  • Art.Nr.: DP-4030-10 / 10mm / Distanzplatten
  • Art.Nr.: DH-UP-5 / 5mm / Höhenausgleich Dachhaken
  • Art.Nr.: P40-6200-xxx / Alutragprofil 40x40mm
  • Art.Nr.: P80-6200-xxx / Alutragprofil 80x40mm
  • Art.Nr.: KV-80-ev1 / 80mm / Klemmverbinder
  • Art.Nr.: MMK-xxx-xxx / Modulmittelklemme
  • Art.Nr.: MEK-xxx-xxx / Modulendklemme
  • Tellerkopfschraube

    HS-880 / 8120

  • Höhenausgleich

    DP-4030

  • Höhenausgleich

    DH-UP-5

  • Alutragprofil

    P40

  • Alutragprofil

    P80

  • Klemmverbinder

    KV-80

  • Modulmittelklemme

    MMK

  • Modulendklemme

    MEK


Montagewerkzeuge
Akkuschrauber / Winkelschleifer / Schraubenschlüssel SW15 / Torx TX40

Montage

  1. Dacheinteilung abhängig von Modulmaßen
  2. Dachhaken auf den Sparren mit mind. 2 Tellerkopfschrauben (Z.9.1-1661) fachgerecht befestigen.
  3. Dacheindeckung durch ausklinken an Dachhaken anpassen.
  4. Profile mit Klemmverbinder befestigen.
· Anzahl der Dachhaken pro m2 Modulfläche
·
Schneelast Dachneigung°
20° 25° 30° 35° 40° 45° 50° 55° 60°
0,65 1,10 1,08 1,04 0,93 0,88 0,83 0,79 0,75 0,72
0,75 1,23 1,20 1,16 1,00 0,90 0,85 0,80 0,75 0,72
0,85 1,37 1,33 1,29 1,07 0,93 0,87 0,81 0,76 0,72
0,95 1,51 1,47 1,40 1,16 0,98 0,89 0,82 0,76 0,72
1,05 1,65 1,59 1,53 1,26 1,01 0,91 0,83 0,77 0,72
1,15 1,78 1,72 1,66 1,35 1,09 0,95 0,84 0,77 0,72
1,25 1,91 1,86 1,78 1,46 1,15 0,98 0,85 0,78 0,72
1,35 2,05 1,98 1,91 1,55 1,21 1,02 0,88 0,78 0,72
1,45 2,18 2,12 2,04 1,65 1,29 1,02 0,89 0,78 0,72

Pfannendach - Wichtig: Es muss ein Abstand von mind. 5mm zwischen Dachhaken und Dachziegel eingehalten werden.

Bei Aufsparrendämmung müssen die Haken mit Sonderschrauben (Z.-9.1-630) befestigt werden. Ist die Dachneigung <30° muß zusätzlich eine, bei Dachneigungen >30° zwei Stabilisierungsschrauben eingesetzt werden.

Dachhaken Referenzen

Dachhaken setzen

Zuerst werden die Dachhaken mit der Dachunterkonstruktion verbunden.

Profile montieren

Auf den Dachhaken werden die Montageprofile einfach mit den vormontierten KV-40 festgeschraubt.

Module fixieren

Die Module werden nur noch mit den Modulklemmen fixiert. Einfach, schnell, fest!

Fertig!

Wir verkaufen Dachhaken mit DiBT Zulassung. Der Dachhaken wird vormontiert mit dem DICONAL® Profilverbinder geliefert.

Aussparungen

Mit dem flexiblen Montagesystem lassen sich Aussparungen z.B. für Kamin oder Dachfenster einfach realisieren.

Passgenau

PV-Untergestell und Module können im Planungstool perfekt aufeinander abgestimmt werden.

KV-80 Profilstoß

Dachhaken müssen auf Sparren oder Pfetten montiert werden - falls sich 2 Montageprofile genau an der Stelle treffen - mit KV-80 Profilverbindern kein Problem.

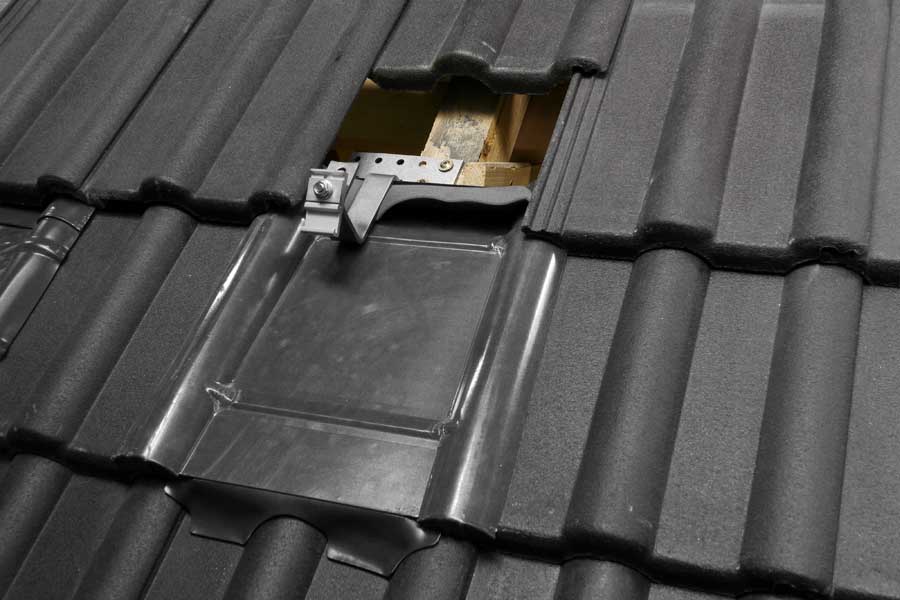

Metalldachplatten

Um Dachpfannen zu schonen können an den Stellen an denen Dachhaken sitzen auch Metalldachplatten eingesetzt werden - eine perfekte, sichere Lösung.

Alternative

Wir verkaufen auch Aludachhaken mit DiBT Zulassung. Der Dachhaken ist höhenverstellbar.

Schwarz

Passend zu schwarzen Schieferdächern und/oder schwarzen Modulrahmen liefern wir ab Lager auch schwarze Tragprofile und Modulklemmen.

Schieferdachhaken

Schieferdachhaken von DICONAL® werden mit Profilverbindern geliefert.

Kreuzverbund

DICONAL® Schieferdachhaken und Kreuzverbund.
