FD-OW ballastarme Aufständerung für Ost-Westausrichtung
NEU! Leichter, günstiger, für große Module und trotzdem stabil!
Wir haben mit der Weiterentwicklung des
DICONAL® PV-Montagesystems eine neue Lösung für die Flachdachmontage mit Ost-West Ausrichtung entwickelt. Das neue System ist leichter, günstiger und bietet mehr Flexibilität für den Einsatz großer Module. Das gesamte Gestell ist steif verbunden und bietet Stabilität gegen Torsion. Die Kompatibilität zu den DICONAL® Systemkomponenten ist wie in allen System auch nach 13 Jahren gewährleistet. Neu ist auch die Montaghilfe FD-OW 32707. Mit Hilfe dieser Schablone gelingt der Aufbau der Gestelle präzise in kurzer Zeit.
FD-OW Anwendung

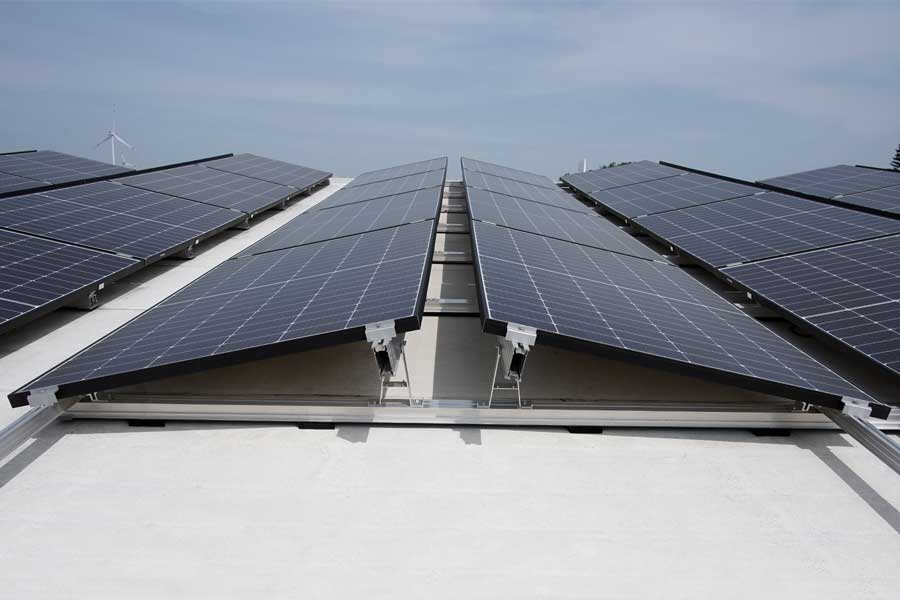

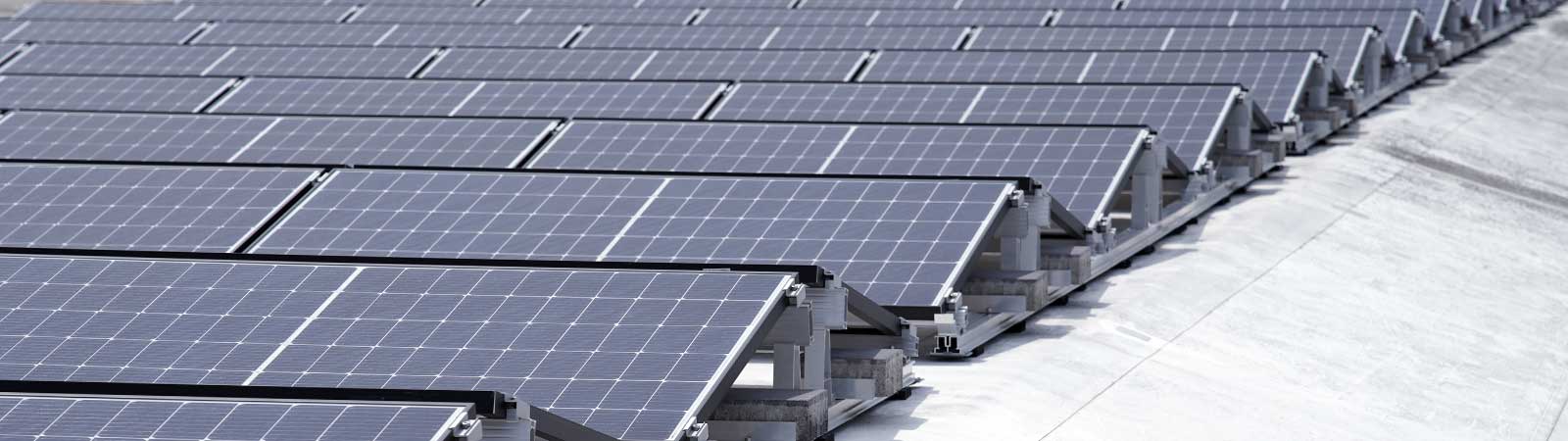

Flachdächer bis 5° Neigung, die keine Durchdringung und nur eine geringe Auflast der Dachfläche zulassen. Die aerodynamische Optimierung verhindert ein Abheben oder Verrutschen der PV-Anlage.
Dowload Dokumente:
- Datenblatt FD-OW
- Datensammlung DICONAL® System komplett (6 MB)
- Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
- DIBt® Zulassung Z-14.4-827
- DIBt® Zulassung Z-14.4-827 English
FD-OW Vorteile
- Blitzschutzprüfung erfolgreich bestanden
- Windkanal getestet
- Aerodynamisch optimiert
- Ballastarm
- Dachdurchdringungsfrei
- Stabil gegen Torsion
- Schnelle Montage dank projektbezogener Anlagenkonfiguration
- statische Anlagenberechnung
- Wir erstellen einen Projektbezogenen Montage- und Ballastierungsplan
- Modulneigung 12°
- Montagehilfe FD-OW 32707 für schnelles und genaues ausrichten und fixieren
- Modulwechsel jederzeit möglich, z.B. während der Planung, Repowering oder Reparatur der Anlage.

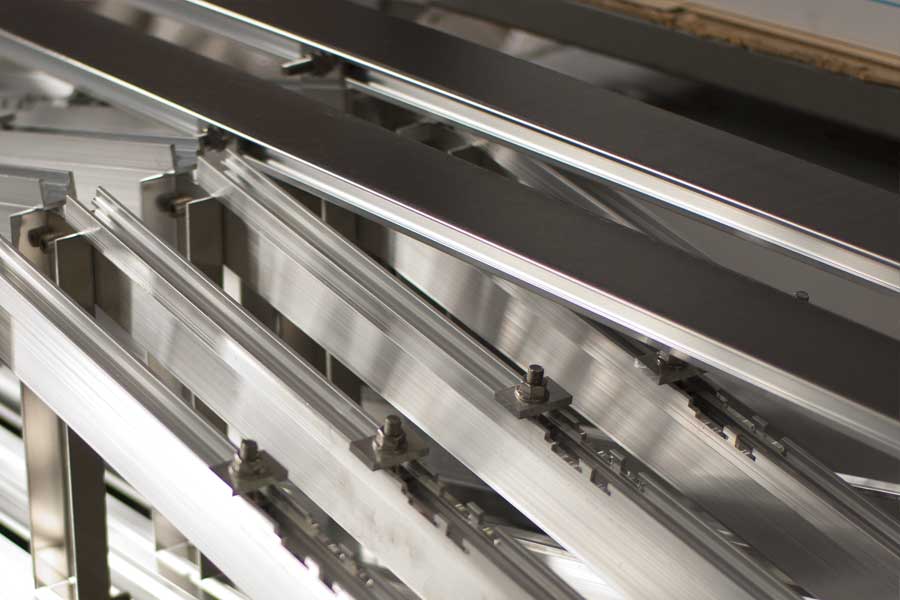

- alle Komponenten vormontiert
- kein Sägen oder Bohren auf dem Dach
- schnelle und fehlerfreie Montage
- spezieller Antirutschbelag, vormontiert,
- keine Bautenschutzmatte erforderlich
- Schutz der Dachhaut durch vormontierte Profilendkappen
- kompatibel mit allen DICONAL® Systemkomponenten
- das Dach bleibt unverändert erhalten d.h. der Rückbau ist problemlos möglich
Technische Daten
- 12° Aufständerungswinkel
- Modulmontage quer
- Reihenabstände ergeben sich durch die Modulängen (s.u. Montagehilfe FD-OW 32707)
Werkstoff Profile und Klemmen: Aluminium / ENAW 6063
Werkstoff Schraube: Edelstahl / 1.4301
DICONAL® FD-OW-2 / -4 /-6 und FD-OW -XL wird als komplette Anlage projektbezogen konfiguriert
Systemvarianten

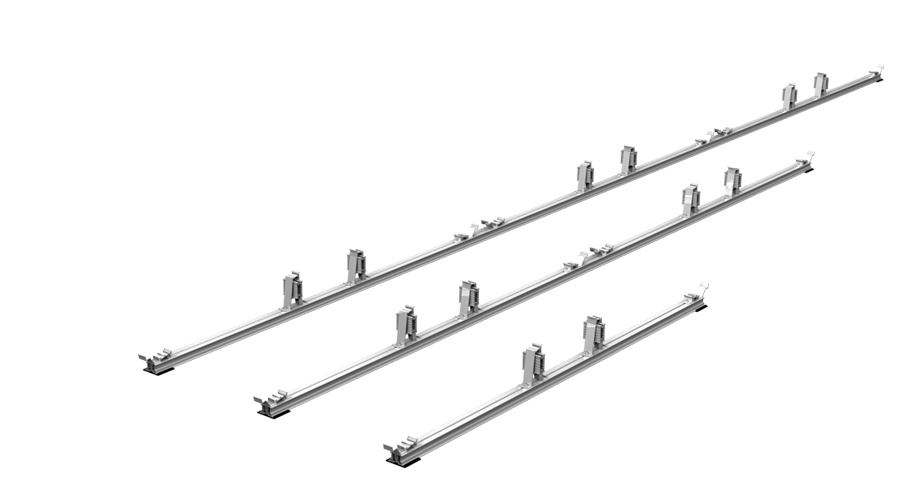

FD-OW-2 (für 2 Module)
FD-OW-4 (für 4 Module)
FD-OW-6 (für 6 Module)
FD-OW-2-XL (für 2 Module ab 1100mm Breite)
FD-OW-4-XL (für 4 Module ab 1100mm Breite)
FD-OW-6-XL (für 6 Module ab 1100mm Breite)
Montagewerkzeuge
Schraubenschlüssel Innensechskant 6mm

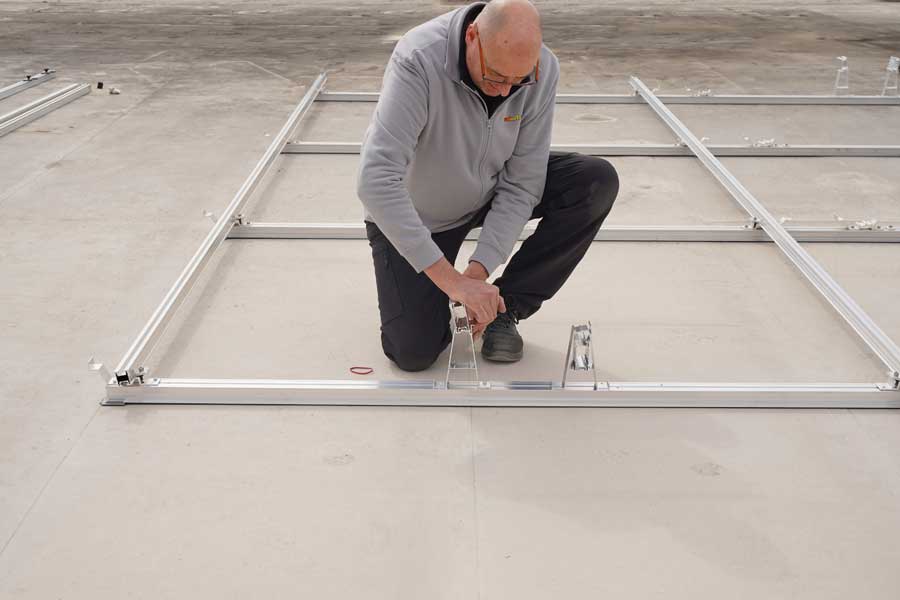

Montagehilfe FD-OW 32707 einstellen
Die Reihenabstände zwischen den vormontierten Aufständerungen richtet sich nach der Modullänge. Damit die Montage einfach läuft, liefern wir mit der Montagehilfe eine „Schablone“, um die Reihen auf das richtige Maß zu bringen.

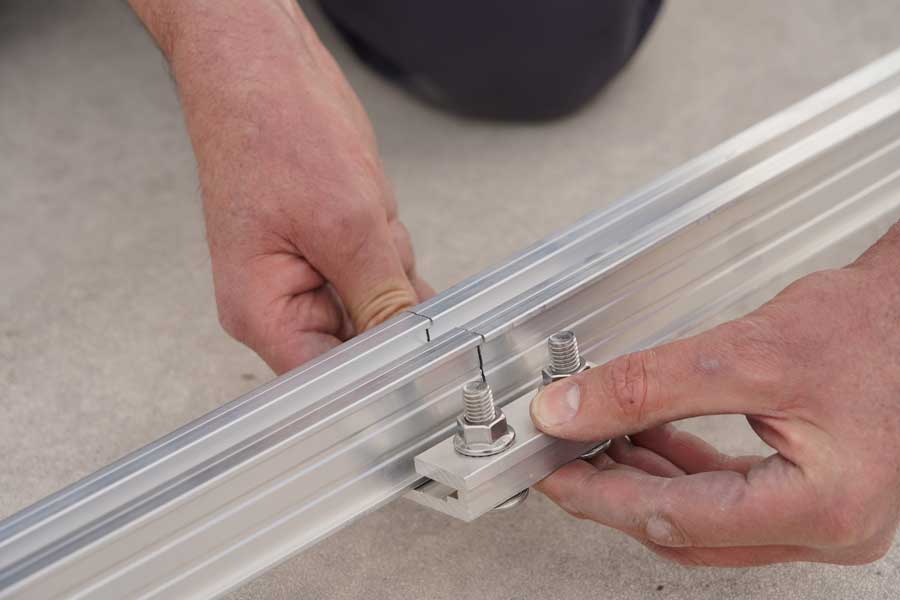

Die beiden Montagehilfen in ein P-40 Tragprofil einschieben. Modul rechts und links an den Modul-Kanten positionieren (Abbildung 1-3) - anpassen - fixieren und die Positionierung für weitere Module wiederholen.
Montage

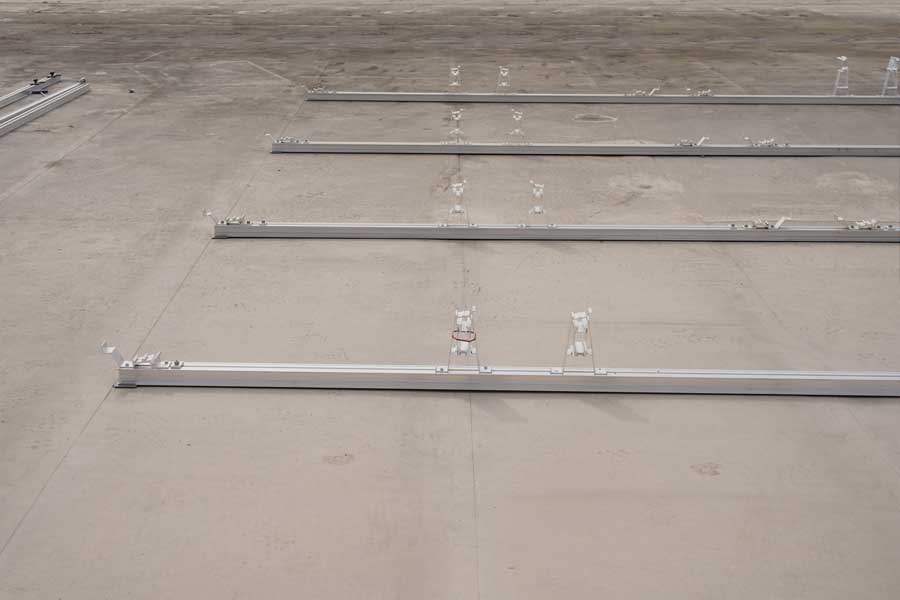

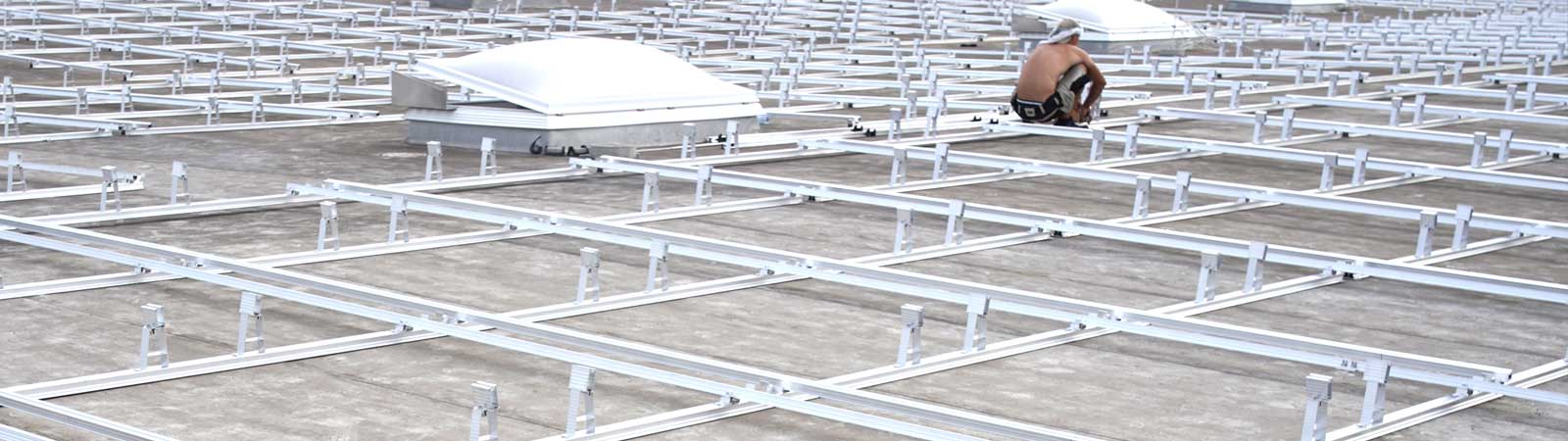

- Ausmessen + schnurschlagen (Randbereiche beachten) + vormontierte Aufständerungen positionieren

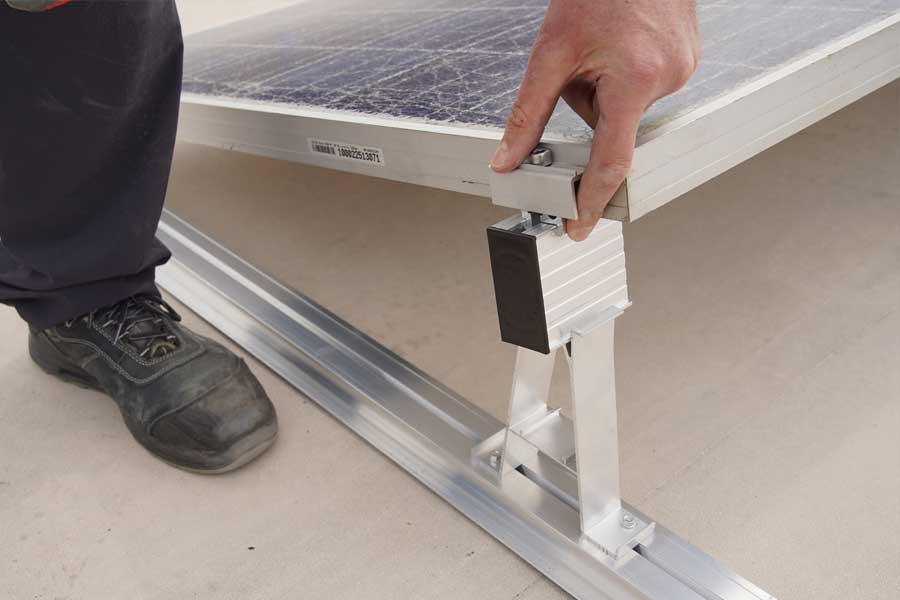

- Aufständerungen mit der DICONAL® Montagehilfe FD-OW 32707 genau ausrichten und fixieren
- P-40 Verbindungsprofile in den Klemmpositionen festschrauben - Montagehilfe in jeder Position verwenden
- Tragprofile P-80 aus der Transporthalterung nehmen und in Position mit dem Verbinder fixieren.

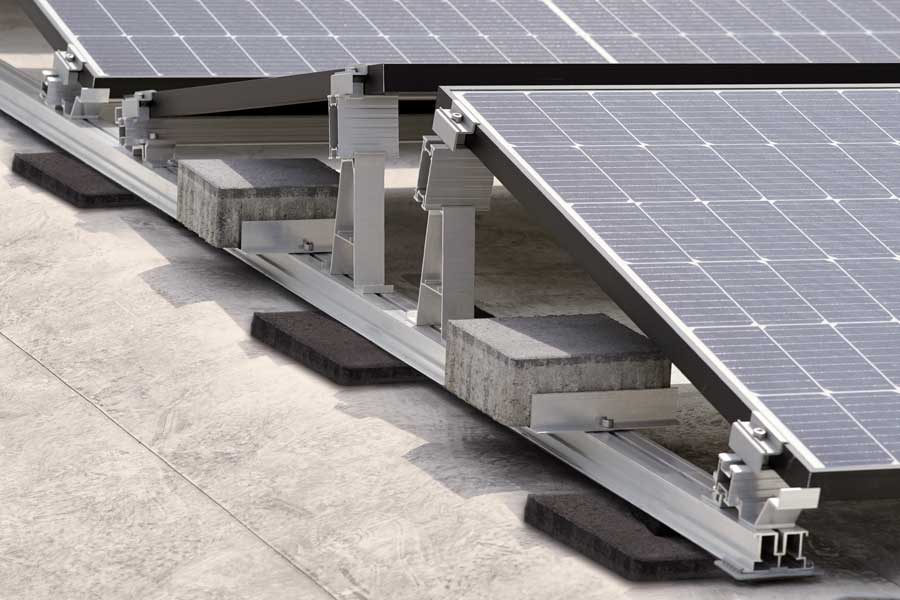

- Ballasthalter nach Projektvorgaben einhängen und ballastieren

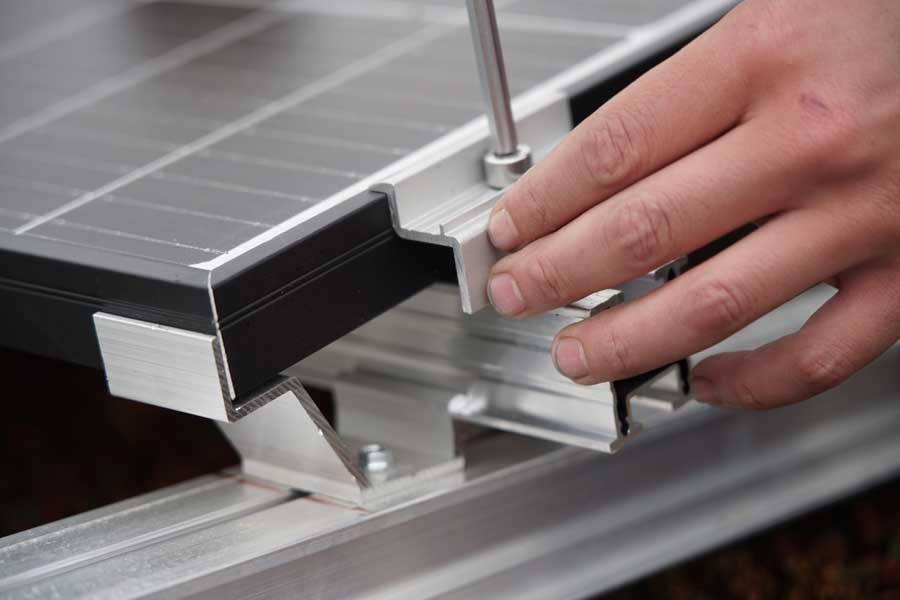

- Modulbefestigung erfolgt mit MMK und MEK Modulklemmen
- Wichtig: Die Module müssen unten an die dafür vorgesehenen Winkel angelegt werden.
- Wichtig: Windoptimierung erfordert Modulposition gemäß Projektplan. Mindestabstand der
Moduloberkanten 130mm (Bild 7 rechts). - Die durchgehende Profilebene P-40 kann mit einem P-80 Verbinder verlängert werden
Anlieferung
vormontiert als transportfähiges Paket
DICONAL® FD-OW
Kompatibel
DICONAL® - Aufständerung FD-OW ist 100% kompatibel zu den Modulklemmen.
Vormontiert

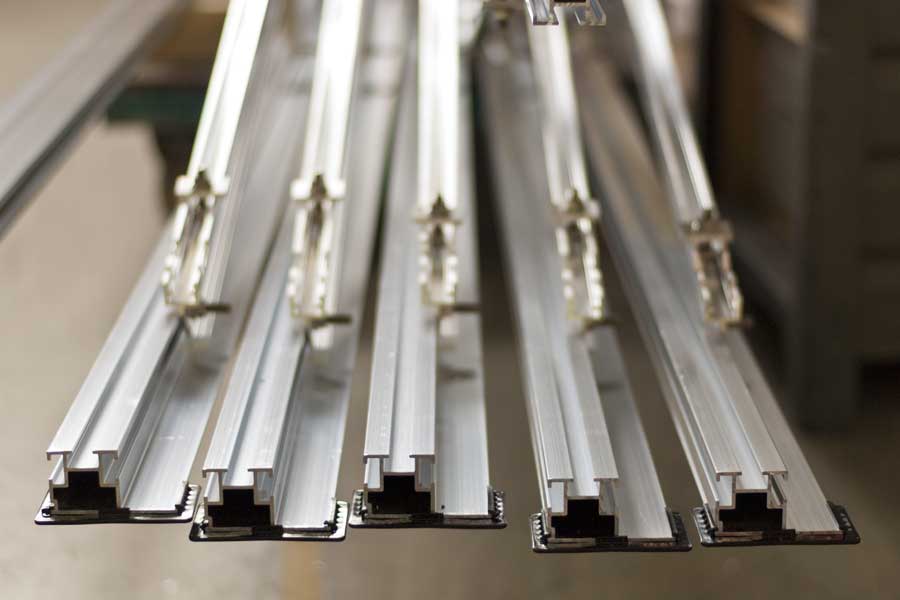

DICONAL® Flachdach Modulstützen werden komplett vormontiert geliefert.
Schutz
Ein spezieller Antirutschbelag und Profilendkappen schützen Dachfolien vor Beschädigung.
Lieferung
Die DICONAL® Aufständerung FD-OW passend zur Baustelle konfektioniert und geliefert werden.
Lieferung
DICONAL® Aufständerungen FD-OW werden nach Wunsch verpackt und geliefert.
Blitzschutzprüfung: DICONAL® FD-OW
Prüfobjekt:
Photovoltaik-Flachdachmontagesystem DICONAL® FD-OW (verkleinerte Ausführung); Hersteller Contecta
inkl. UNI-Erdungsklemmen (Art.-Nr. 540 250) mit Aluminium-Runddraht (Ø 8 mm) und Klemmschuh (Art.-Nr. 347 205) mit Aluminium-Runddraht (Ø 8 mm); Hersteller DEHN
Befestigung Klemmschuh mit M8 x 20 Flachrundkopfschraube Innensechskant Flansch Vollgewinde Edelstahl V4A; bereitgestellt von DEHN
Art der Prüfung:
- Überprüfung der Blitzstromtragfähigkeit für die Prüfklasse N (50 kA) in Anlehnung an die Prüfmethoden der DIN EN 62561-1 (VDE 0185-561-1):2017-12, Abschnitt 6.3.1 und Abschnitt 6.4.
- Bewertung des PV-Montagegestells als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage entsprechend DIN EN 62305-3 (VDE 0185-305-3):2011-10, Abschnitt 5.3.5.
Ergebnis:
Die Prüfung der Blitzstromtragfähigkeit des PV-Flachdach-systems DICONAL® FD-OW für die Prüfklasse N mit 50 kA (10/350 μs) in Anlehnung an die DIN EN 62561-1 wurde bestanden.
- Das PV-System DICONAL® FD-OW erfüllt die Anforderungen nach DIN EN 62305-3: 2011-10, Abschnitt 5.2.5 als natürlicher Bestandteil der Ableitung einer Blitzschutzanlage.
- Des Weiteren wurde eine Überprüfung der Blitzstromtragfähigkeit des Systems DICONAL® FD-OW für die Prüfklasse N (50 kA) in Anlehnung an die Prüfmethoden der DIN EN 62561-1:2017-12 erfolgreich durchgeführt.
Prüfer:
Die Prüfung erfolgte 2022 durch DEHN Test Centre in Neumarkt
