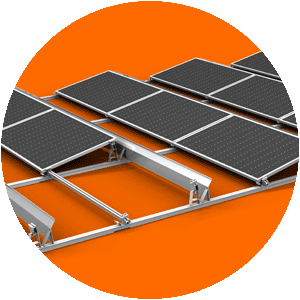

FD-S ballastarme Aufständerung für Südausrichtung
NEU! Für große Module, verwindungssteif und trotzdem leichter und günstiger!
Für die Flachdachmontage von PV Modulen gibt es jetzt auch für die Südausrichtung ein neues DICONAL® PV-Montagesystem. Ziel war es eine leichte, günstige und stabile Lösung zu entwickeln. Mit den DICONAL® Systemprofilen P-40, P-80 werden die vormontierten FD-S Aufständerungen fest miteinander verbunden. Hierdurch wird eine hohe Verwindungssteifigkeit erreicht. Trotz der Innovation ist DICONAL® FD-S auch nach 15 Jahren DICONAL® mit allen Systemkomponenten kompatibel. Eine einfachere und schnellere Montage ist durch die verfügbare Montaghilfe möglich.
FD-S Anwendung
Flachdächer bis 5° Neigung, die keine Durchdringung und nur eine geringe Auflast der Dachfläche zulassen. Die aerodynamische Optimierung verhindert ein Abheben oder Verrutschen der PV-Anlage.
Dowload Dokumente:
- Datenblatt FD-S
- Datensammlung DICONAL® System komplett (6 MB)
- Download (Flyer, Datenblätter, Erfassungbogen, Aufmaßblatt, AGB)
- DIBt® Zulassung Z-14.4-827
- DIBt® Zulassung Z-14.4-827 English
FD-S Vorteile
- Blitzschutzprüfung erfolgreich bestanden
- Aerodynamisch optimiert
- Ballastarm
- Dachdurchdringungsfrei
- Stabil gegen Torsion
- Schnelle Montage dank projektbezogener Anlagenkonfiguration
- statische Anlagenberechnung
- Wir erstellen einen Projektbezogenen Montage- und Ballastierungsplan
- Modulneigung 12°
- Montagehilfe FD-OW 32707 für schnelles und genaues ausrichten und fixieren
- Modulwechsel jederzeit möglich, z.B. während der Planung, Repowering oder Reparatur der Anlage.
- alle Komponenten vormontiert
- kein Sägen oder Bohren auf dem Dach
- schnelle und fehlerfreie Montage
- spezieller Antirutschbelag, vormontiert,
- keine Bautenschutzmatte erforderlich
- Schutz der Dachhaut durch vormontierte Profilendkappen
- kompatibel mit allen DICONAL® Systemkomponenten
- das Dach bleibt unverändert erhalten d.h. der Rückbau ist problemlos möglich
Technische Daten
- 12° Aufständerungswinkel
- Modulmontage quer
- Reihenabstände ergeben sich durch die Modulängen (s.u. Montagehilfe FD-OW 32707)
Werkstoff Profile und Klemmen: Aluminium / ENAW 6063
Werkstoff Schraube: Edelstahl / 1.4301
DICONAL® FD-S-1 / -2 / -3 / -4 und FD-S -XL wird als komplette Anlage projektbezogen konfiguriert
Systemvarianten
FD-S-4-XL, Länge 7150 mm (für 4 Module)
FD-S-4, Länge 6640 mm (für 4 Module < 1100mm)
FD-S-3-XL, Länge 5460 mm (für 3 Module)
FD-S-3, Länge 4980 mm (für 3 Module < 1100mm)
FD-S-2-XL, Länge 3575 mm (für 2 Module)
FD-S-2, Länge 3320 mm (für 2 Module < 1100mm)
FD-S-1-XL, Länge 1787 mm (für 1 Module)
FD-S-1, Länge 1660 mm (für 1 Module < 1100mm)
Hinweis
- FD-S-1 und FD-S-1-XL können nicht in Einzelreihen aufgestellt werden.
Nur in Verbindung mit FD-S-2 (XL) oder FD-S-4 (XL) - Kann auch mit FD-OW kombiniert werden
Montagewerkzeuge
Innensechskant 6mm
Montagehilfe FD-OW 32707 einstellen
Die Reihenabstände zwischen den vormontierten Aufständerungen richtet sich nach der Modullänge. Damit die Montage einfach läuft, liefern wir mit der Montagehilfe eine „Schablone“, um die Reihen auf das richtige Maß zu bringen.
Die beiden Montagehilfen in ein P-40 Tragprofil einschieben. Modul rechts und links an den Modul-Kanten positionieren (Abbildung 1-3) - anpassen - fixieren und die Positionierung für weitere Module wiederholen.
Montage

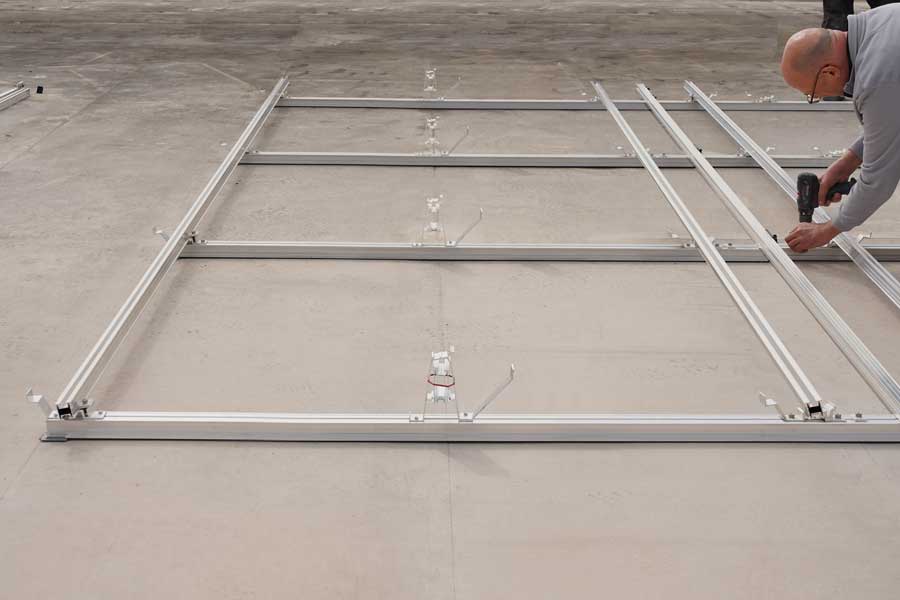

- Ausmessen + schnurschlagen (Randbereiche beachten) + vormontierte Aufständerungen positionieren
- Aufständerungen mit der DICONAL® Montagehilfe FD-OW 32707 genau ausrichten und fixieren
- P-40 Verbindungsprofile in den Klemmpositionen festschrauben - Montagehilfe in jeder Position verwenden
- Tragprofile P-80 aus der Transporthalterung nehmen und in Position mit dem Verbinder fixieren.
- Windschutzbleche montieren
- Modulbefestigung erfolgt mit MMK und MEK Modulklemmen
- Wichtig: Die Module müssen unten an die dafür vorgesehenen Winkel angelegt werden.
- Ballasthalter nach Projektvorgaben einhängen und ballastieren
- Die durchgehende Profilebene P-40 kann mit einem P-80 Verbinder verlä0ß
* Unter Punkt 4 zeigt das linke Foto eine Klicklösung das rechte die Lösung mit einer Schraubverbindung.
Anlieferung

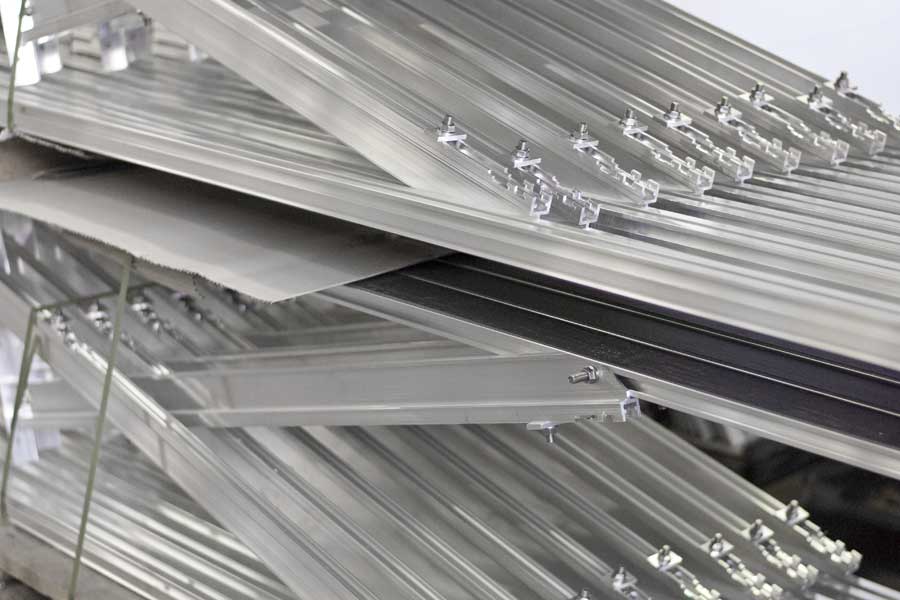

vormontiert als transportfähiges Paket
DICONAL® FD-S
Kompatibel
Module werden mit der DICONAL® - Modulklemmen fixiert denn FD-S ist 100% Systemkompatibel.
Vormontiert

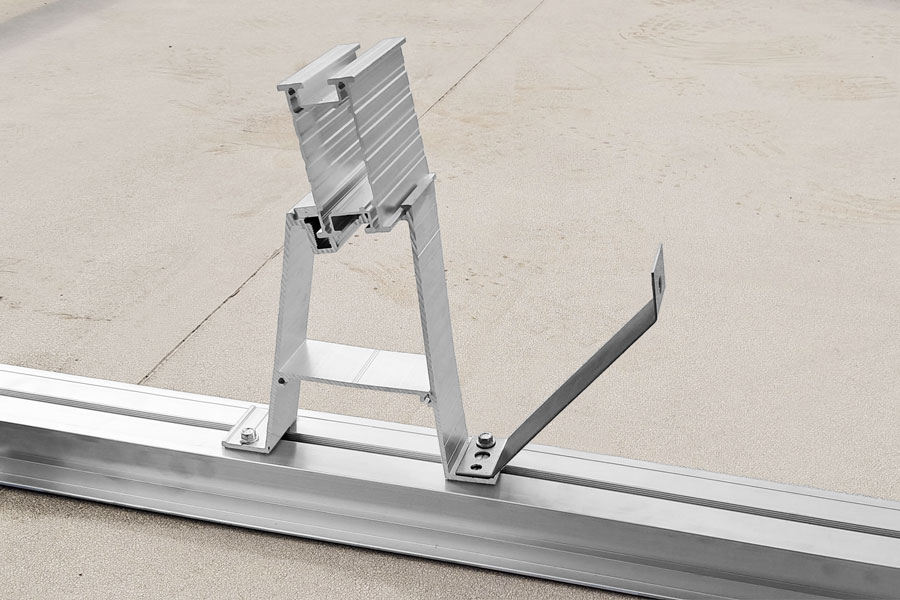

Die Modulstützen der DICONAL® Flachdach - Aufständerungen werden komplett vormontiert geliefert.
Schutz
Die Elemente der Aufständerung FD-S werden mit einem speziellen Antirutschbelag und Profilendkappen geliefert.
Lieferung
DICONAL® Aufständerungen FD-S werden nach Wunsch verpackt und geliefert.
FD-S Flachdach Aufständerungen Beispiele
Auf unebenen Dächern
Die durchgehenden Verbindungsprofile erhöhen die Steifigkeit der gesamten Konstruktion und erleichtern so die Montage auf unebenen Dachoberflächen.

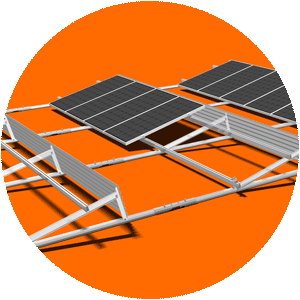

Zusammenhängende Struktur
Zusammenhängende Profilstukturen lassen sich einfach auf dem Untergrund ausrichten. DICONAL® FD-S Winkel werden an der unteren Modulkante verbunden oben reicht ein kurzer P-80 Profilabschnitt.
Minimaler Materialeinsatz
Auf der oberen Seite stabilisieren die Module selbst die gesamte Struktur. DICONAL® FD-S ist so entworfen, daß mit minimalem Materialeinsatz maximale Stabilität erreicht wird.
Verwindungssteif
Die verwindungssteife Konstruktion der DICONAL® FD-S Aufständerung muß nur punktell unterfüttert werden. Teile der Anlage können so über dem Untergrund „schweben“ ein Wasserstau an den Kanten wird dadurch vermieden.
Blitzschutz: DICONAL® FD-S
FD-S und FD-OW bestehen aus den gleichen systemkompatiblen Komponenten. Unser Photovoltaik-Flachdachmontagesystem DICONAL® FD-OW wurde 2022 vom DEHN Test Centre in Neumarkt auf Blitzstromtragfähigkeit erfolgreich geprüft. Prüfbericht FD-OW. FD-S wird die gleichen technischen Parameter liefern wenn folgende DEHN Bauteile wie im Prüfbericht angegeben verwendet werden.
Notwendige Bauteile von DEHN sind:
- UNI-Erdungsklemmen (Art.-Nr. 540 250)
- Aluminium-Runddraht (Ø 8 mm)
- Klemmschuh (Art.-Nr. 347 205)
- Aluminium-Runddraht (Ø 8 mm)
- M8 x 20 Flachrundkopfschraube Hersteller DEHN
