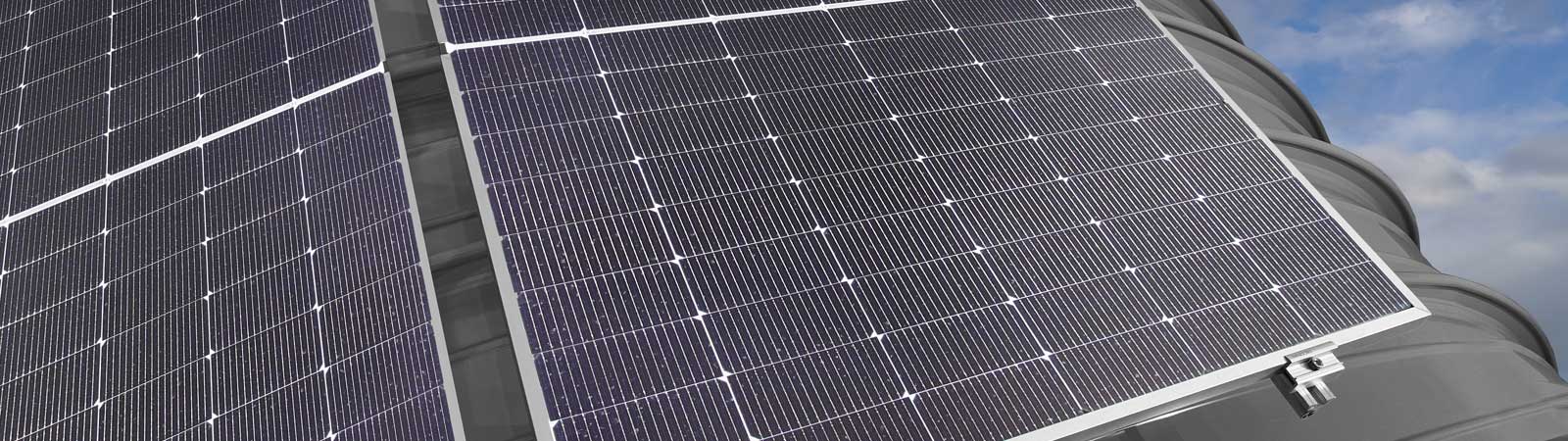

DICONAL® PG-55 Tonnendach PV-Montage

Profilgelenk PG-55 auf Dach Profilgelenk PG-55 ICON

NEU! DICONAL® Profilglenk PG-55 Anwendung
Für runde, gewölbte Dachflächen wie z.B. Tonnendächer. Der Gelenksockel ist kompatibel zu allen Systemprofilen und ermöglicht eine 360° Drehung in der senkrechten y-Achse. Auf dem Profilgelenk lassen sich Module direkt mit den Modulklemmen befestigen. Gelenksockel und Profilgelenk erlauben eine +/- 20° Anpassung in der x-Achse an den Untergrund z.B. Tonnendächer.

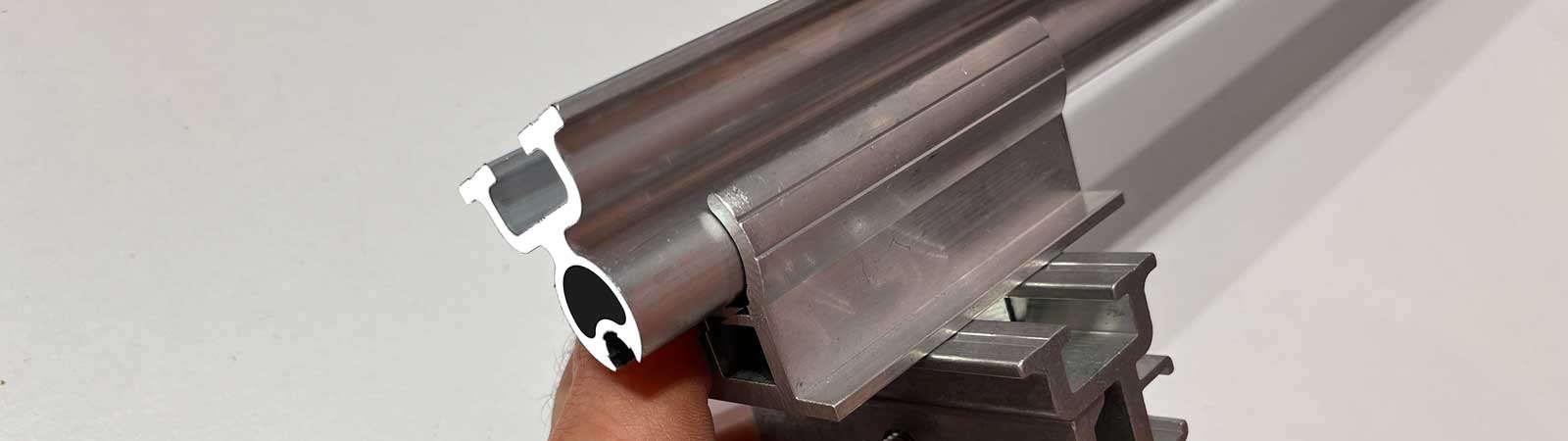

PG-55 Gelenksockel + Profilgelenk:

Werkstoff PG-55 Profilgelenk und Gelenksockel: Aluminium / ENAW 6063
Werkstoff Schraube: V2A Anziehdrehmoment: min. 10Nm

Dowload Dokumente:

NEU! Profilgelenk mit DICONAL® Profilquerschnitt - Vorteile.

  • Gelenksockel passt zu allen DICONAL® Systemprofilen
  • der Nutenstein zwischen Sockel und Tragprofil ermöglicht eine 360° Drehung
  • Profilgelenk für Profilebene in flexiblen Längen bis 3600mm
  • Bewegungsradius +/- 20°
  • Flexible Anpassung an die Dachwölbung
  • Unabhängig von der Befestigung auf dem Dach
  • Profilgelenk bietet flexible Anpassung an Dachabmessungen wie z.B. Sickenabstand
  • Einfache Anpassung an die Modulmaße
  • Gelenksockel ermöglichen Wärmedehnung
  • kann auf allen DICONAL® Systemprofilen eingesetzt werden
PG-55 auf Kalzipdach
PG-55 Kompatibilität

Technische Hinweise PG-55 Gelenksockel + Profilgelenk:
Gelenksockel und Profilgelenk erlauben eine +/- 20° Anpassung in der x-Achse

Kompatible Tragprofile
Kompatibel zu allen DICONAL® Systemprofilen P-40, P-80, P-120, P-30, P-mini und FA-PV Kalzip® Klemme

PG-55 Kompatibilität

PG-55 Profilgelenk Anwendung

Beispiel 1

PG-55 und FA-PV

DICONAL® PG-55 in Kombination mit FA-PV Klemme auf Kalzip® Tonnendach

Beispiel 2

Profilgelenk Montage

DICONAL® PG-55 in Kombination mit FA-PV Klemme auf Kalzip® Tonnendach

Beispiel 3

Profilgelenk für Tonnendach

DICONAL® PG-55 in Kombination mit FA-PV Klemme auf Kalzip® Tonnendach

Beispiel 4

Kalzip PV Klemme auf rundem Dach

DICONAL® PG-55 Gelenksockel erlaubt 360° Drehungen auf FA-PV Kalzip® Klemme und ermöglicht Anpassung an runde Dachformen in der y-Achse.
