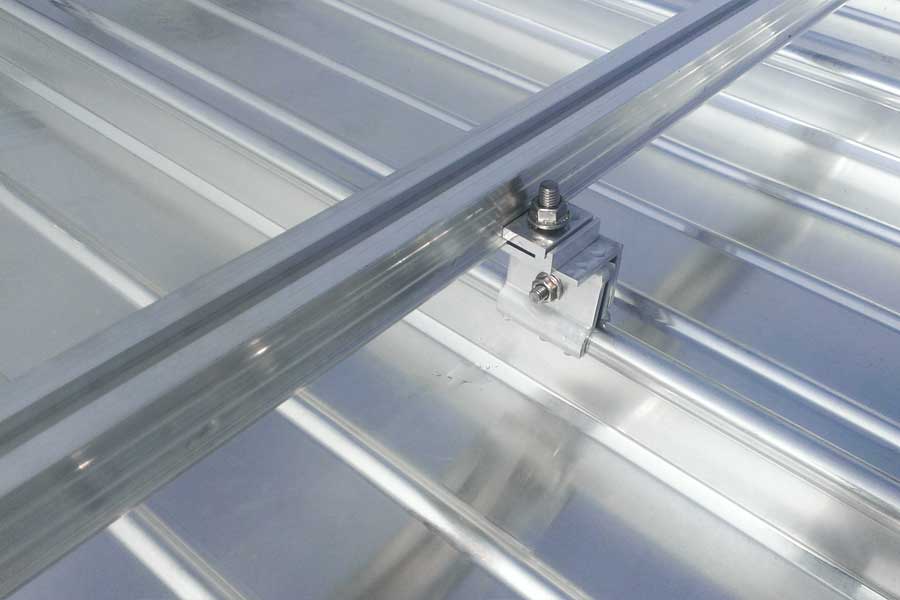

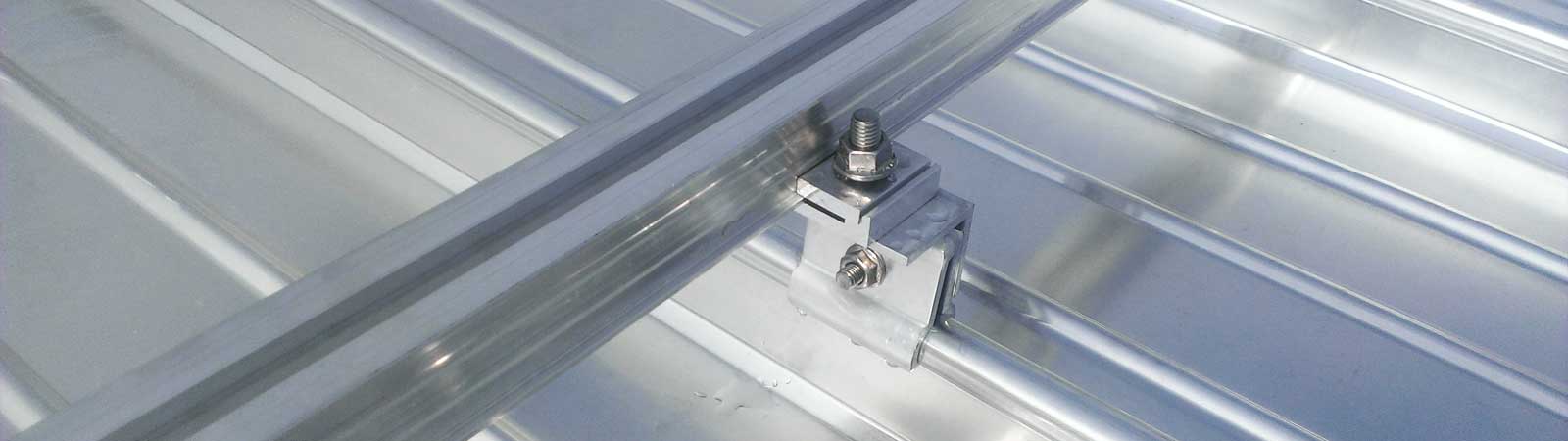

Falzklemmen für Falzdach PV-Montage

Falzklemmen Anwendung

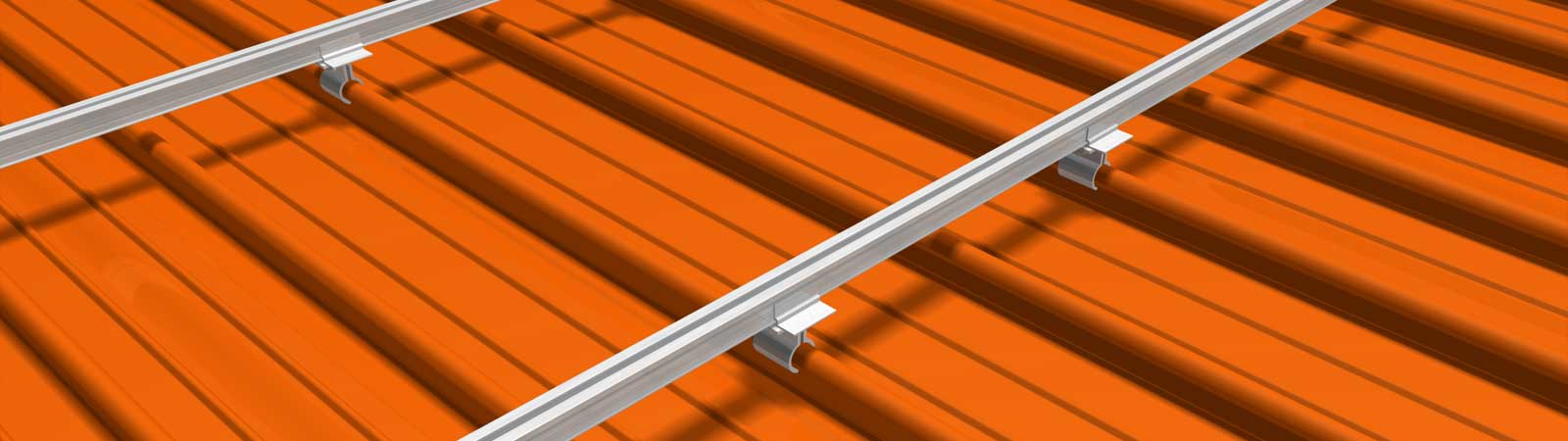

auf Dächern mit Falzblech Dacheindeckung. DICONAL® GH Gleithalter verbunden mit Kalzip® Bördelklemmen ermöglichen eine fachgerechte Montage von Solarmodulen auf Kalzip® Dächern. Zwei hochwertige Produkte in einem.

Kalzip® Klemmen mit DICONAL® GH Gleithalter Vorteile

  • Verwendung von Originalzubehör
  • geprüfte Bauteile
  • DIBt-Zulassung beantragt
  • Systemkonformer Lastabtrag der Solaranlage in die Dachhaut
  • Funktionsfähigkeit der Kalzip® Dachdeckung wird nicht beeinträchtigt.
  • Die Wärmedehnung wird kompensiert

Technische Daten

Falzklemmen:

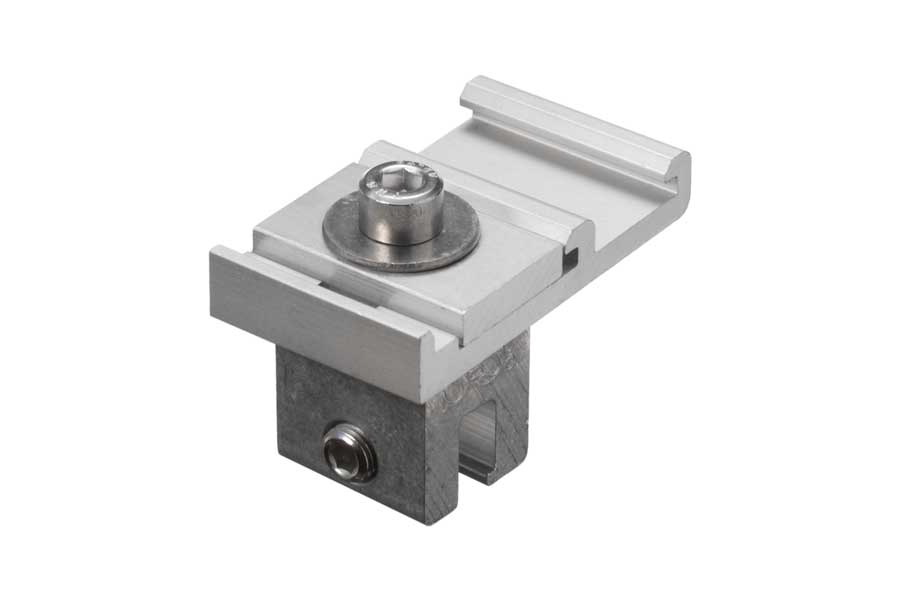

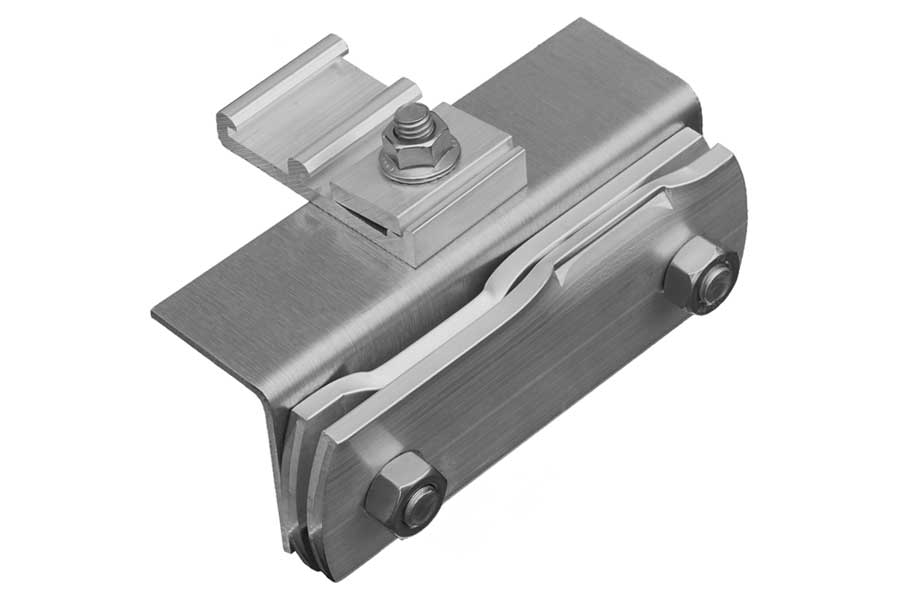

  • Art.Nr.: S-5 / Miniklemme (Stehfalzklemme) mit KV-40-ev1 vormontiert Aluminiumklemme für Doppelstehfalzdächer aus Titanzink, Edelstahl,Aluminium usw.
  • Art.Nr.: Kalzip / Kalzipklemme mit GH 70 aufgenietet
  • weitere Falzklemmen auf Anfrage

alle Stehfalzklemmen werden vormontiert mit Klemmverbinder bzw. Gleithalter. Werkstoff Klemmverbinder und Gleithalter: ENAW 6063

Zubehör

  • Art.Nr.: P40-6200-xxx / Alutragprofil 40x40mm
  • Art.Nr.: P80-6200-xxx / Alutragprofil 80x40mm
  • Art.Nr.: MMK-xxx-xxx / Modulmittelklemme
  • Art.Nr.: MEK-xxx-xxx / Modulendklemme
  • P40

  • P80

  • MMK

  • MEK


Montagewerkzeug S-10 Stockschraube Holz
Bohrmaschine / Bohrer 13,00mm / Holzbohrer 7,0mm / Steckschlüssel SW7 / Schraubenschlüssel SW15

Montage S-10 Stockschraube Holz

  1. Ermittlung des Sparrenverlaufs und Markierung durch Schlagschnur.
  2. Dachhaut vorbohren Durchmesser 13,00mm.
  3. Holz vorbohren Durchmesser 7,00mm.
  4. Stockschraube mind. 70mm in den Sparren einschrauben.
  5. Die Dichtung ist durch herunterdrehen der untersten Mutter auf die
    Dachfläche zu pressen bis ein leichter Wulst an der Dichtung entsteht.

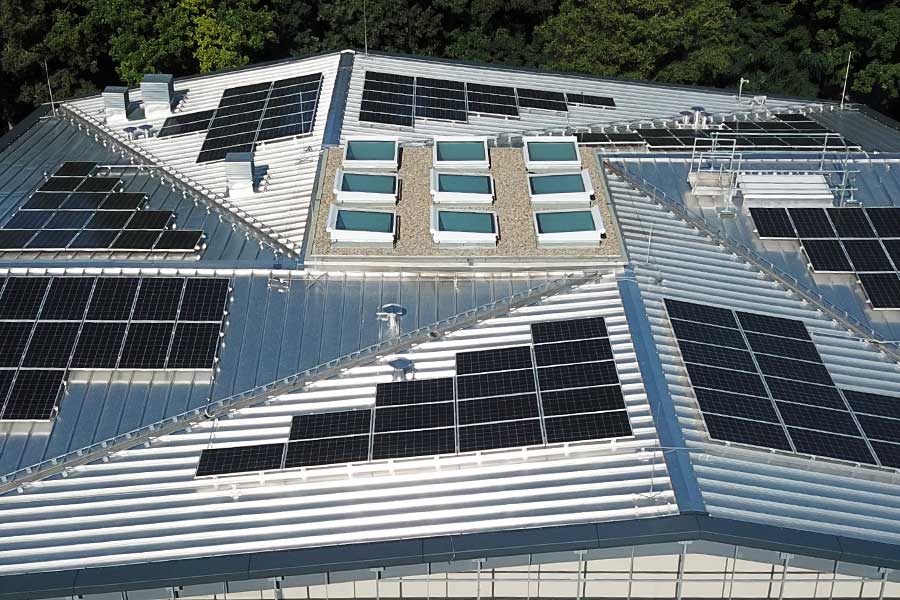

Stehfalzklemmen und Kalzip® Klemmen Referenzen

Beispiel 1

DICONAL® GH Gleithalter.

Beispiel 2

DICONAL® GH Gleithalter.

Beispiel 3

DICONAL® GH Gleithalter.

Trapezblech Alternative Montagesysteme

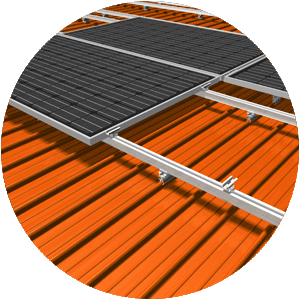

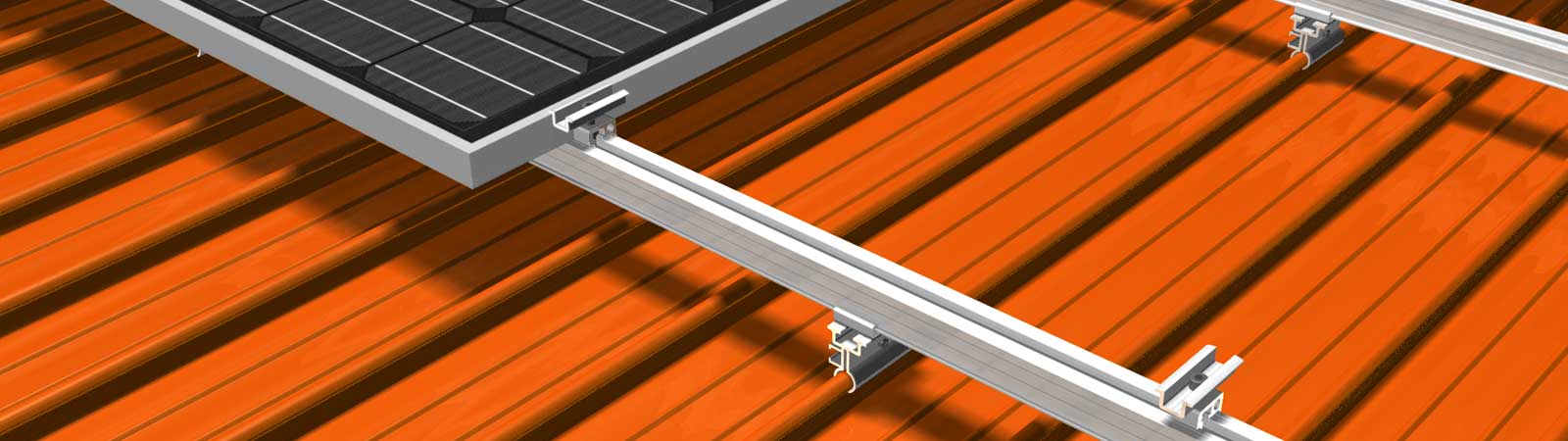

Kurzschienensystem P30

DICONAL® Kurzschienensystem P30.

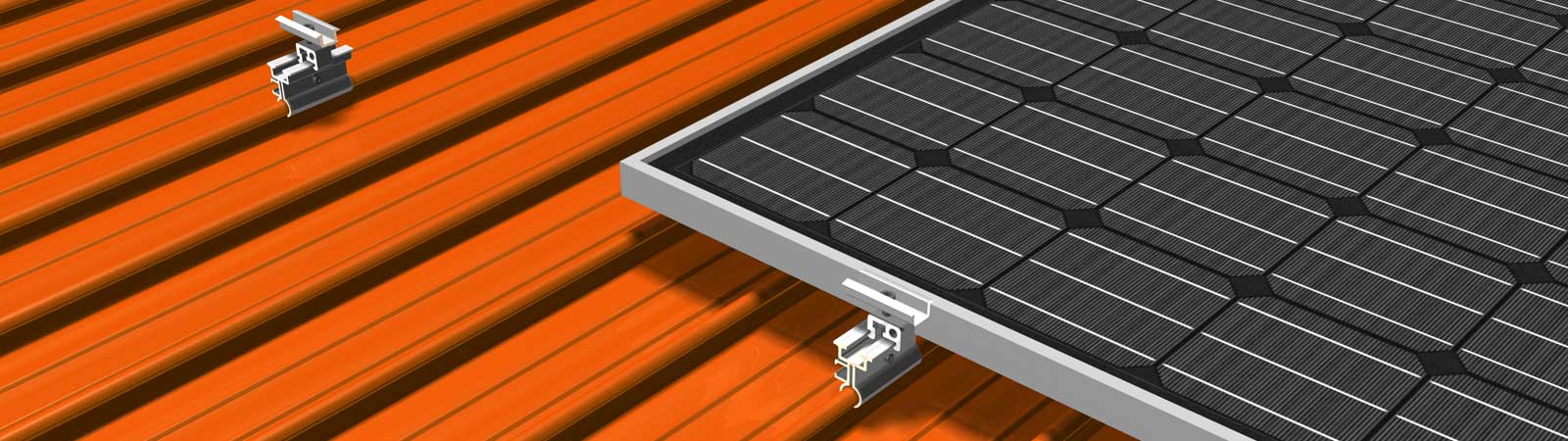

Gleithalter GH

DICONAL® Gleithaltersystem GH für nicht begehbare Trapezblechdächer.
